4000噸封頭拉伸液壓機是一款專用于大型封頭冷/熱成型壓制的高性能液壓設備，屬于封頭拉伸液壓機系列中的大噸位機型。該設備主要用于將金屬板材一次拉伸成型為橢圓形、碟形、球形、球冠形、錐殼和平蓋等多種形狀的封頭（壓力容器端蓋），廣泛應用于石化、核電、航天、儲罐制造、鍋爐、化工、醫藥等行業。

4000噸封頭拉伸液壓機

結構組成

4000噸封頭拉伸液壓機采用三梁四柱式結構（也可根據需求定制為四梁四柱雙動結構或框架式結構），由以下核心部分組成：

主機部分：包括上橫梁、活動橫梁、工作臺和四根立柱，整體剛性強，導向精度高。

主缸（拉伸缸）：提供向下的拉伸力，使板材在凹模內逐漸變形。

壓邊缸：通常配置4～12個壓邊缸，同步施加壓邊力，防止板材周邊起皺。

頂出缸：將成型后的封頭頂出模具，實現自動脫模。

液壓泵站：提供穩定可靠的動力源。

電氣控制系統：采用PLC可編程控制器，配備觸摸屏操作界面。

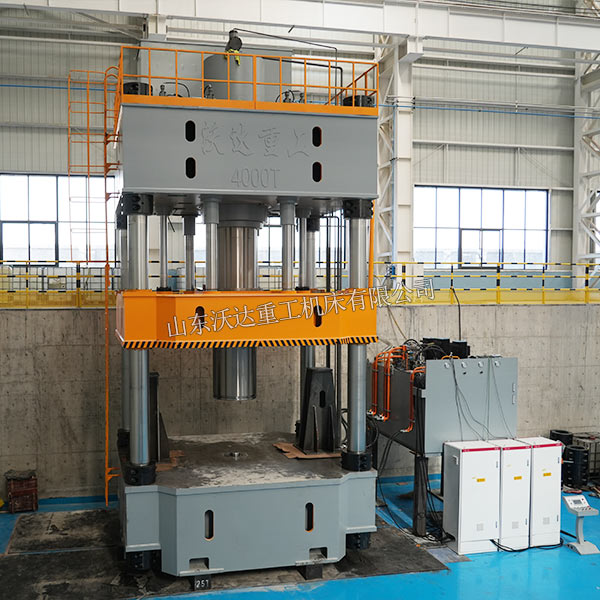

4000噸封頭拉伸液壓機車間實物

工作原理

4000噸封頭拉伸液壓機的工作原理是通過液壓泵將液壓油送入主缸、壓邊缸及頂出缸，利用液壓油的壓力推動活塞運動，從而產生壓力，實現對金屬板材的沖壓成型：

1.主缸（拉伸缸）提供向下的拉伸力，使板材在凹模內逐漸變形。

2.壓邊缸同步施加壓邊力，防止板材起皺。

3.頂出缸將成型封頭頂出模具。

工藝動作順序為：主油缸下降與料板接觸（不加壓）→ 壓邊缸下行，帶動滑梁和壓邊模具壓住料板并保壓 → 主缸加壓進行拉伸 → 主缸泄壓 → 壓邊缸泄壓回程 → 主油缸回程 → 頂出缸頂出脫模 → 頂出缸退回原位。

性能特點

高剛性機身：三梁四柱式結構，整體強度高，抗偏載能力強，拆卸模具方便。

精密控制系統：PLC可編程控制，可實現定程、定壓兩種成型工藝，壓力與速度可調。

液壓系統集成：采用插裝閥集成系統，動作可靠穩定，減少泄漏點，使用壽命長。

模具適配性強：通過更換凸模與凹模，可生產不同形狀和規格的封頭。

自動化程度高：可配置自動送料裝置，實現進料、對中、涂油、壓制、出料全自動化。

冷壓一次成型：封頭成型后無毛邊，尺寸一致，厚薄均勻。

主要技術參數（參考）

公稱力：40000 kN（4000噸）

液體工作壓力：25 MPa

滑塊行程：2500 mm

開口高度：3300 mm

工作臺有效面積：3800×2200 mm（左右×前后）

結構形式：三梁四柱帶壓邊缸結構

控制形式：PLC數控

注：開口高度、滑塊行程、工作臺面、拉伸壓邊力等參數均可根據用戶需求和壓制工藝的需要進行定制。

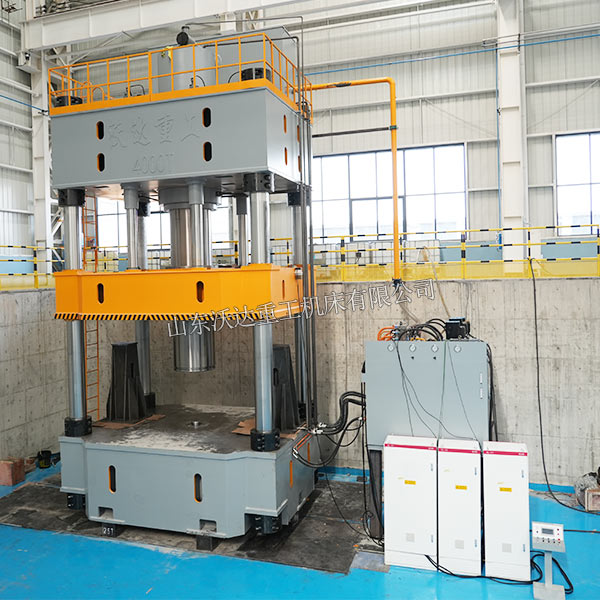

大直徑封頭拉伸液壓機

適用材料與封頭規格

封頭拉伸液壓機可加工多種材質的金屬板材：

碳鋼：A3、20#、Q235、Q345B、16Mn等。

不銹鋼：304、321、304L、316、316L等。

合金鋼：15Mo3、15CrMoV、35CrMoV、45CrMo等。

有色金屬：鋁、鈦、銅、鎳及鎳合金等。

可壓制封頭類型：球形封頭、橢圓形封頭、碟形封頭、球冠形封頭、錐殼封頭、平蓋封頭等。

應用領域

封頭拉伸液壓機廣泛應用于以下行業：。

石油化工：反應釜、儲罐、壓力容器封頭成型。

核電行業：核壓力容器封頭制造。

航空航天：航天器燃料儲箱封頭加工。

鍋爐制造：鍋爐封頭冷熱成型。

醫藥食品：制藥設備、食品儲罐封頭生產。

新能源：LNG儲罐、氫能儲罐封頭制造。

設備優勢

一次成型，效率高：封頭由模具直接拉伸成型，成型后沒有毛邊，尺寸一致，生產效率大幅提升。

壁厚均勻，品質優：拉伸成型后封頭厚薄均勻一致、幾何尺寸標準，圓度誤差小，表面光潔度高，強度增加。

柔性生產：通過更換不同規格的模具，可在一臺設備上生產多種型號大小的封頭。

操作簡便：按鈕集中控制，具有調整、手動、半自動三種操作方式，經培訓即可快速上手。

安全可靠：配備過載保護、限位保護等多重安全裝置，確保設備和人員安全。

如需進一步了解封頭拉伸液壓機的詳細配置、定制方案或報價信息，歡迎聯系專業液壓機廠家進行咨詢。
